Каталог промышленных чиллеров Coldman


Чиллер серии CM

Чиллер данной серии выполнен в виде моноблока (или с выносным конденсатором, опция) со встроенной емкостью и насосом.

 Данная модель чиллера предназначена для охлаждения жидкости при отсутствии собственной емкости и достаточных диаметров трубопровода не приводящих к значительным потерям напора жидкости необходимые для нормальной и безопасной работы чиллера.

В случае если потребитель охлажденной жидкости имеет значительный сопротивления по протоку, то рекомендуем рассмотреть серию CM-2N

Стандартная комплектация чиллера серии CM

  • Корпус из оцинкованной стали окрашенный полимерным покрытием
  • Холодильный блок
  • Гидромодуль
  • Полипропиленовая емкость (опционально герметичная или открытая емкость из стали или нержавеющей стали)
  • Воздушный конденсатор
  • Манометры высокого и низкого давления
  • Легкосъемные панели сервисного обслуживания
  • Контроллер управления
  • Силовой электрический щит
  • Плавное регулирование вращением вентиляторов по давлению

Защита:

  • Реле низкого давления
  • Реле высокого давления
  • Дифференциальное реле давления
  • Реле протока жидкости
  • Монитор напряжения
  • Автоматы защиты двигателей
  • Аварийный датчик температуры

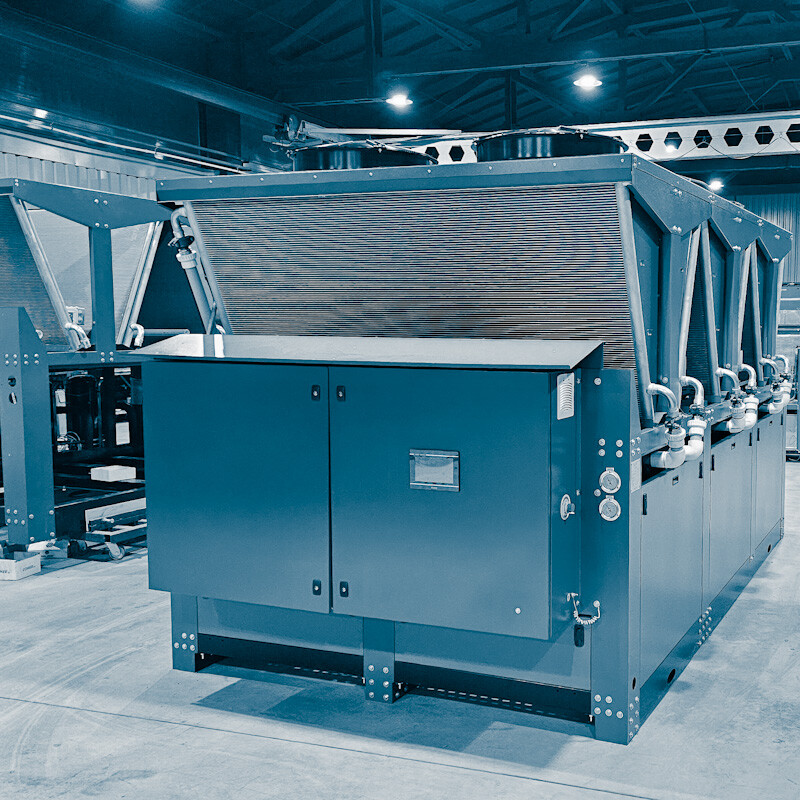

Чиллер серии CM-F (С фрикулингом)

Промышленный чиллер с фрикулингом выполнен в виде моноблока с встроенным гидромодулем (без емкости)

 Серия чиллеров с фрикулингом разработаны для экономии электроэнергии. Чиллер в автоматическом режиме переключается фреоновое охлаждение на систему драйкулер. Что позволяет значительно экономить электроэнергию

На данный момент разработаны и уже работают чиллера от 100 до 900 кВт мощности по охлаждению.

Стандартная комплектация чиллера для охлаждения жидкости серии CM-F

  • Корпус из оцинкованной стали окрашенный полимерным покрытием
  • Холодильный блок
  • Воздушный конденсатор
  • Драйкулер
  • Манометры высокого и низкого давления
  • Легкосъемные панели сервисного обслуживания
  • Контроллер управления
  • Силовой электрический щит
  • Насос

Защита:

  • Реле низкого давления
  • Реле высокого давления
  • Дифференциальное реле давления
  • Реле протока жидкости
  • Монитор напряжения
  • Автоматы защиты двигателей
  • Аварийный датчик температуры


Чиллер серии CM-P

Чиллер данной серии выполнен в виде моноблока (или с выносным конденсатором, опция) со встроенной емкостью и насосом и погружным испарителем

 Данная модель чиллера* предназначена для охлаждения жидкости при наличии серьезных проблем с протоком жидкости, маленьких диаметрах труб. Особенностью данного чиллера является абсолютная защита от заморозки испарителя. Не требует соблюдения правила минимального протока через испаритель.

*В виду особенности конструкции в данный момент серия ограничена производительностью до 10 кВт.

Стандартная комплектация чиллера серии CM

  • Корпус из оцинкованной стали окрашенный полимерным покрытием
  • Холодильный блок
  • Гидромодуль
  • Полипропиленовая емкость
  • Воздушный конденсатор
  • Манометры высокого и низкого давления
  • Легкосъемные панели сервисного обслуживания
  • Контроллер управления
  • Силовой электрический щит
  • Плавное регулирования вращением вентиляторов по давлению

Защита:

  • Реле низкого давления
  • Реле высокого давления
  • Монитор напряжения (в моделях с напряжением 380v
  • Автоматы защиты двигателей


Чиллер серии CM-T

Чиллер данной серии выполнен в виде моноблока (или с выносным конденсатором, опция) с насосом без встроенной емкости.

 Данная модель чиллера предназначена для охлаждения жидкости при наличии собственной емкости. Не рекомендуем эксплуатировать чиллера при отсутствии буферной емкости, так как это приводит к плавающей температуре на потребителе. При необходимости емкости большего объема чем в стандартном исполнении наша компания может произвести любые емкости из полипропилена, стали, нержавеющей стали.

Стандартная комплектация чиллера серии CM

  • Корпус из оцинкованной стали окрашенный полимерным покрытием
  • Холодильный блок
  • Насос
  • Воздушный конденсатор
  • Манометры высокого и низкого давления
  • Легкосъемные панели сервисного обслуживания
  • Контроллер управления
  • Силовой электрический щит

Защита:

  • Реле низкого давления
  • Реле высокого давления
  • Дифференциальное реле давления
  • Реле протока жидкости
  • Монитор напряжения
  • Автоматы защиты двигателей
  • Аварийный датчик температуры


Чиллер серии CM-TG

Чиллер данной серии выполнен в виде моноблока (или в выносным конденсатором, опция) без емкости и насоса.

 Данная модель чиллера предназначена для охлаждения жидкости при наличии собственной емкости и насоса. Важно понимать что для нормальной работы чиллера нужно обеспечить минимальный расход на испарителе.

В случае сомнений обратитесь к специалистам компании для подбора оптимальной модели чиллера.


Стандартная комплектация чиллера серии CM

  • Корпус из оцинкованной стали окрашенный полимерным покрытием
  • Холодильный блок
  • Воздушный конденсатор
  • Манометры высокого и низкого давления
  • Легкосъемные панели сервисного обслуживания
  • Контроллер управления
  • Силовой электрический щит

Защита:

  • Реле низкого давления
  • Реле высокого давления
  • Дифференциальное реле давления
  • Реле протока жидкости
  • Монитор напряжения
  • Автоматы защиты двигателей
  • Аварийный датчик температуры


Чиллер серии CM-2N

Чиллер данной серии выполнен в виде моноблока (или с выносным конденсатором, опция) со встроенной емкостью и двумя насосами.

 Данная серия чиллеров предназначена для охлаждения жидкости при отсутствии собственной емкости и больших сопротивлениях протоку на потребителях. Один насос работает на чиллер что обеспечивает ему оптимальные условия для долгосрочной работы. Второй насос работает на потребителя. При заказе вы можете указать свои параметры по второму насосу и получить необходимый расход и напор на ваш потребитель.

Также возможно изготовление чиллера без емкости с двумя насосами. Либо чиллера с двумя насосами работающих по резервной схеме с автоматической ротацией.


Стандартная комплектация чиллера серии CM

  • Корпус из оцинкованной стали окрашенный полимерным покрытием
  • Холодильный блок
  • Насос - 2 шт
  • Полипропиленовая емкость (опционально герметичная или открытая емкость из стали или нержавеющей стали)
  • Воздушный конденсатор
  • Манометры высокого и низкого давления
  • Легкосъемные панели сервисного обслуживания
  • Контроллер управления
  • Силовой электрический щит

Защита:

  • Реле низкого давления
  • Реле высокого давления
  • Дифференциальное реле давления
  • Реле протока жидкости
  • Монитор напряжения
  • Автоматы защиты двигателей
  • Аварийный датчик температуры


Стандартный чиллер

серия СМ

Чиллер с фрикулингом

 серии СМ-F

чиллер с погружным

серии СМ-p

чиллер Без емкости

серии СМ-T

Чиллер Без гидромодуля

серии СМ-TG

Чиллер с двумя насосами

серии СМ-2N

Выбор модели чиллера

Для выбора ознакомьтесь с описанием серией чиллера необходимую для ваших целей (выше)
Выбрав необходимую серию, в таблице подберите требуемую производительность

Кликнув на модель вы можете ознакомиться с подробными характеристиками и посмотреть габаритный чертеж

Полное наименования модели чиллера для запроса собирается следующим образом:

Чиллер СМ - серия чиллера - условная производительность - тип корпуса


  • Чиллер СМ - стандартный чиллер с емкостью и 1 насосом

  • Чиллер СМ-Р - чиллер с погружным теплообменником и 1 насосом

  • Чиллер СМ-Т - чиллер без емкости с 1 насосом

  • Чиллер СМ-ТG - чиллер без емкости и насоса

  • Чиллер СМ-2N - чиллер с емкостью и 2-мя насоса

  • Чиллер СМ-F - чиллер с фрикулингом


В случае если вы затрудняетесь или сомневаетесь в правильности выбора модели, то напишите в

свободной форме ваше техническое задание и ваши пожелания на почту zakaz@coldman.ru

Ходопроизводительность при t0 воды, кВт


Модель чиллера

+15 С0

+10 С0

+7 С0

Напряжение, V

Потребление, кВт*

Чертеж

Чиллер Coldman CM-2-K1

Параметр Значение
Режим 15вых/30окр (Q кВт / N кВт) 1,89 / 0,67
Режим 10вых/30окр (Q кВт / N кВт) 1,55 / 0,64
Режим 7вых/30окр (Q кВт / N кВт) 1,38 / 0,61
Режим 5вых/30окр (Q кВт / N кВт) 1,27 / 0,6
Макс. потреб. мощность (кВт) 0,859
Макс. раб. ток (А) 4,75
Эл. подключение 220V
Рег-ка произ-ти 0-100%
Длина (мм) 656
Ширина (мм) 685
Высота (мм) 1 050
Вес (кг) 102
Тип испарителя Plate
Мин. расход (м3/ч) 0,2
Тип конденсатора Air
Материал конденсатора CuAl
Расход воздуха (м3/ч) 1 600
Кол-во и тип вент-ров 1*300мм
Потр. мощность вентиляторов (кВт) 0,1
Количество контуров 1
Фреон R407C
Количество компрессоров 1
Тип компрессоров Piston
Количество насосов на чиллер
Насос расход (м3/ч) на чиллер 1,2
Насос напор (Н) на чиллер 18
Потр. мощность насоса (кВт) на чиллер 0,3
Тип подключения ДУ32(1")
Объем емкости (л) 27

1,9

1,55

1,38

220

0,64

Чертеж чиллера корпуса K1

Чиллер Coldman CM-3-K1

Параметр Значение
Режим 15вых/30окр (Q кВт / N кВт) 3,54 / 1,12
Режим 10вых/30окр (Q кВт / N кВт) 2,88 / 1,06
Режим 7вых/30окр (Q кВт / N кВт) 2,54 / 1,03
Режим 5вых/30окр (Q кВт / N кВт) 2,33 / 1
Макс. потреб. мощность (кВт) 1,384
Макс. раб. ток (А) 6,48
Эл. подключение 220V
Рег-ка произ-ти 0-100%
Длина (мм) 656
Ширина (мм) 685
Высота (мм) 1 050
Вес (кг) 124
Тип испарителя Plate
Мин. расход (м3/ч) 0,3
Тип конденсатора Air
Материал конденсатора CuAl
Расход воздуха (м3/ч) 950
Кол-во и тип вент-ров 1*300мм
Потр. мощность вентиляторов (кВт) 0,1
Количество контуров 1
Фреон R407C
Количество компрессоров 1
Тип компрессоров Piston
Количество насосов на чиллер 1
Насос расход (м3/ч) на чиллер 1,2
Насос напор (Н) на чиллер 18
Потр. мощность насоса (кВт) на чиллер 0,3
Тип подключения ДУ32(1")
Объем емкости (л) 26

3,6

2,9

2,6

220

1,06

Чертеж чиллера корпуса K1

Чиллер Coldman CM-4-K1

Параметр Значение
Режим 15вых/30окр (Q кВт / N кВт) 4,61 / 1,35
Режим 10вых/30окр (Q кВт / N кВт) 3,74 / 1,28
Режим 7вых/30окр (Q кВт / N кВт) 3,29 / 1,23
Режим 5вых/30окр (Q кВт / N кВт) 3,01 / 1,2
Макс. потреб. мощность (кВт) 1,684
Макс. раб. ток (А) 8,14
Эл. подключение 220V
Рег-ка произ-ти 0-100%
Длина (мм) 656
Ширина (мм) 685
Высота (мм) 1 050
Вес (кг) 131
Тип испарителя Plate
Мин. расход (м3/ч) 0,5
Тип конденсатора Air
Материал конденсатора CuAl
Расход воздуха (м3/ч) 2 270
Кол-во и тип вент-ров 1*350мм
Потр. мощность вентиляторов (кВт) 0,14
Количество контуров 1
Фреон R407C
Количество компрессоров 1
Тип компрессоров Piston
Количество насосов на чиллер 1
Насос расход (м3/ч) на чиллер 1,2
Насос напор (Н) на чиллер 18
Потр. мощность насоса (кВт) на чиллер 0,3
Тип подключения ДУ32(1")
Объем емкости (л) 26

4,6

3,7

3,3

220

1,28

Чертеж чиллера корпуса K1

Чиллер Coldman CM-5-K1

Параметр Значение
Режим 15вых/30окр (Q кВт / N кВт) 5 / 1,54
Режим 10вых/30окр (Q кВт / N кВт) 4,08 / 1,44
Режим 7вых/30окр (Q кВт / N кВт) 3,6 / 1,38
Режим 5вых/30окр (Q кВт / N кВт) 3,3 / 1,34
Макс. потреб. мощность (кВт) 1,89
Макс. раб. ток (А) 9,04
Эл. подключение 220V
Рег-ка произ-ти 0-100%
Длина (мм) 656
Ширина (мм) 685
Высота (мм) 1 050
Вес (кг) 141
Тип испарителя Plate
Мин. расход (м3/ч) 0,5
Тип конденсатора Air
Материал конденсатора CuAl
Расход воздуха (м3/ч) 1 600
Кол-во и тип вент-ров 1*350мм
Потр. мощность вентиляторов (кВт) 0,14
Количество контуров 1
Фреон R407C
Количество компрессоров 1
Тип компрессоров Piston
Количество насосов на чиллер 1
Насос расход (м3/ч) на чиллер 1,5
Насос напор (Н) на чиллер 25
Потр. мощность насоса (кВт) на чиллер 0,6
Тип подключения ДУ32(1")
Объем емкости (л) 26

5

4,1

3,6

220

1,44

Чертеж чиллера корпуса K1

Чиллер Coldman CM-7-K2

Параметр Значение
Режим 15вых/30окр (Q кВт / N кВт) 7,23 / 2,16
Режим 10вых/30окр (Q кВт / N кВт) 5,78 / 2,03
Режим 7вых/30окр (Q кВт / N кВт) 5,03 / 1,95
Режим 5вых/30окр (Q кВт / N кВт) 4,57 / 1,9
Макс. потреб. мощность (кВт) 2,557
Макс. раб. ток (А) 4,64
Эл. подключение 220V
Рег-ка произ-ти 0-100%
Длина (мм) 1 075
Ширина (мм) 799
Высота (мм) 1 169
Вес (кг) 194
Тип испарителя Plate
Мин. расход (м3/ч) 0,7
Тип конденсатора Air
Материал конденсатора CuAl
Расход воздуха (м3/ч) 4 620
Кол-во и тип вент-ров 1*450мм
Потр. мощность вентиляторов (кВт) 0,25
Количество контуров 1
Фреон R407C
Количество компрессоров 1
Тип компрессоров Piston
Количество насосов на чиллер 1
Насос расход (м3/ч) на чиллер 1,5
Насос напор (Н) на чиллер 25
Потр. мощность насоса (кВт) на чиллер 0,6
Тип подключения ДУ32(1")
Объем емкости (л) 65

7,2

5,8

5,1

220

2,03

Чертеж чиллера корпуса K2

Чиллер Coldman CM-8-K2

Параметр Значение
Режим 15вых/30окр (Q кВт / N кВт) 7,91 / 2,4
Режим 10вых/30окр (Q кВт / N кВт) 6,44 / 2,27
Режим 7вых/30окр (Q кВт / N кВт) 5,65 / 2,19
Режим 5вых/30окр (Q кВт / N кВт) 5,16 / 2,13
Макс. потреб. мощность (кВт) 2,86
Макс. раб. ток (А) 5,02
Эл. подключение 380V
Рег-ка произ-ти 0-100%
Длина (мм) 1 075
Ширина (мм) 799
Высота (мм) 1 169
Вес (кг) 194
Тип испарителя Plate
Мин. расход (м3/ч) 0,8
Тип конденсатора Air
Материал конденсатора CuAl
Расход воздуха (м3/ч) 4 620
Кол-во и тип вент-ров 1*450мм
Потр. мощность вентиляторов (кВт) 0,25
Количество контуров 1
Фреон R407C
Количество компрессоров 1
Тип компрессоров Piston
Количество насосов на чиллер 1
Насос расход (м3/ч) на чиллер 3,2
Насос напор (Н) на чиллер 25
Потр. мощность насоса (кВт) на чиллер 0,9
Тип подключения ДУ32(1")
Объем емкости (л) 65

7,9

6,5

5,7

380

2,27

Чертеж чиллера корпуса K2

Чиллер Coldman CM-10-K14

Параметр Значение
Режим 15вых/30окр (Q кВт / N кВт) 10,79 / 2,23
Режим 10вых/30окр (Q кВт / N кВт) 9,25 / 2,27
Режим 7вых/30окр (Q кВт / N кВт) 8,22 / 2,3
Режим 5вых/30окр (Q кВт / N кВт) 7,58 / 2,31
Макс. потреб. мощность (кВт) 3,834
Макс. раб. ток (А) 6,045
Эл. подключение 380V
Рег-ка произ-ти 0-100%
Длина (мм) 1 310
Ширина (мм) 800
Высота (мм) 1 608
Вес (кг) 336
Тип испарителя Plate
Мин. расход (м3/ч) 1,1
Тип конденсатора Air
Материал конденсатора Al (Micro)
Расход воздуха (м3/ч) 6 420
Кол-во и тип вент-ров 1*500мм
Потр. мощность вентиляторов (кВт) 0,42
Количество контуров 1
Фреон R410A
Количество компрессоров 1
Тип компрессоров Rotary
Количество насосов на чиллер 1
Насос расход (м3/ч) на чиллер 3,2
Насос напор (Н) на чиллер 25
Потр. мощность насоса (кВт) на чиллер 0,9
Тип подключения ДУ32(1")
Объем емкости (л) 65

10

8,3

7,4

380

2,27

Чертеж чиллера корпуса K14

Чиллер Coldman CM-13-K14

Параметр Значение
Режим 15вых/30окр (Q кВт / N кВт) 13,41 / 2,89
Режим 10вых/30окр (Q кВт / N кВт) 10,82 / 2,96
Режим 7вых/30окр (Q кВт / N кВт) 9,56 / 2,99
Режим 5вых/30окр (Q кВт / N кВт) 8,9 / 3
Макс. потреб. мощность (кВт) 4,71
Макс. раб. ток (А) 7,7
Эл. подключение 380V
Рег-ка произ-ти 0-100%
Длина (мм) 1 310
Ширина (мм) 800
Высота (мм) 1 608
Вес (кг) 364
Тип испарителя Plate
Мин. расход (м3/ч) 1,4
Тип конденсатора Air
Материал конденсатора Al (Micro)
Расход воздуха (м3/ч) 9 240
Кол-во и тип вент-ров 2*450мм
Потр. мощность вентиляторов (кВт) 0,5
Количество контуров 1
Фреон R410A
Количество компрессоров 1
Тип компрессоров Scroll
Количество насосов на чиллер 1
Насос расход (м3/ч) на чиллер 3
Насос напор (Н) на чиллер 28
Потр. мощность насоса (кВт) на чиллер 0,75
Тип подключения ДУ32(1")
Объем емкости (л) 150

13,3

11

9,8

380

2,96

Чертеж чиллера корпуса K14

Чиллер Coldman CM-15-K14

Параметр Значение
Режим 15вых/30окр (Q кВт / N кВт) 17,16 / 3,7
Режим 10вых/30окр (Q кВт / N кВт) 14,35 / 3,77
Режим 7вых/30окр (Q кВт / N кВт) 12,67 / 3,81
Режим 5вых/30окр (Q кВт / N кВт) 11,8 / 3,83
Макс. потреб. мощность (кВт) 6
Макс. раб. ток (А) 9,4
Эл. подключение 380V
Рег-ка произ-ти 0-100%
Длина (мм) 1 310
Ширина (мм) 800
Высота (мм) 1 608
Вес (кг) 348
Тип испарителя Plate
Мин. расход (м3/ч) 1,8
Тип конденсатора Air
Материал конденсатора Al (Micro)
Расход воздуха (м3/ч) 9 240
Кол-во и тип вент-ров 2*450мм
Потр. мощность вентиляторов (кВт) 0,5
Количество контуров 1
Фреон R410A
Количество компрессоров 1
Тип компрессоров Scroll
Количество насосов на чиллер 1
Насос расход (м3/ч) на чиллер 3
Насос напор (Н) на чиллер 28
Потр. мощность насоса (кВт) на чиллер 0,75
Тип подключения ДУ32(1")
Объем емкости (л) 150

15,5

13

11,7

380

3,77

Чертеж чиллера корпуса K14

Производство нестандартных чиллеров по техническому заданию

Чиллер Coldman CM-17-K10

Параметр Значение
Режим 15вых/30окр (Q кВт / N кВт) 17,16 / 3,7
Режим 10вых/30окр (Q кВт / N кВт) 14,35 / 3,77
Режим 7вых/30окр (Q кВт / N кВт) 12,67 / 3,81
Режим 5вых/30окр (Q кВт / N кВт) 11,8 / 3,83
Макс. потреб. мощность (кВт) 6
Макс. раб. ток (А) 9,4
Эл. подключение 380V
Рег-ка произ-ти 0-100%
Длина (мм) 1 540
Ширина (мм) 800
Высота (мм) 1 609
Вес (кг) 326
Тип испарителя Plate
Мин. расход (м3/ч) 1,8
Тип конденсатора Air
Материал конденсатора Al (Micro)
Расход воздуха (м3/ч) 9 240
Кол-во и тип вент-ров 2*450мм
Потр. мощность вентиляторов (кВт) 0,5
Количество контуров 1
Фреон R410A
Количество компрессоров 1
Тип компрессоров Scroll
Количество насосов на чиллер 1
Насос расход (м3/ч) на чиллер 4,5
Насос напор (Н) на чиллер 25
Потр. мощность насоса (кВт) на чиллер 0,75
Тип подключения ДУ32(1")
Объем емкости (л) 150

17,1

14,4

13

380

3,77

Чертеж чиллера корпуса K15

Чиллер Coldman CM-20-K10

Параметр Значение
Режим 15вых/30окр (Q кВт / N кВт) 18,52 / 3,81
Режим 10вых/30окр (Q кВт / N кВт) 15,62 / 3,84
Режим 7вых/30окр (Q кВт / N кВт) 13,88 / 3,86
Режим 5вых/30окр (Q кВт / N кВт) 12,96 / 3,86
Макс. потреб. мощность (кВт) 6,11
Макс. раб. ток (А) 9,8
Эл. подключение 380V
Рег-ка произ-ти 0-100%
Длина (мм) 1 540
Ширина (мм) 800
Высота (мм) 1 609
Вес (кг) 326
Тип испарителя Plate
Мин. расход (м3/ч) 2
Тип конденсатора Air
Материал конденсатора Al (Micro)
Расход воздуха (м3/ч) 9 240
Кол-во и тип вент-ров 2*450мм
Потр. мощность вентиляторов (кВт) 0,5
Количество контуров 1
Фреон R410A
Количество компрессоров 1
Тип компрессоров Scroll
Количество насосов на чиллер 1
Насос расход (м3/ч) на чиллер 4
Насос напор (Н) на чиллер 25
Потр. мощность насоса (кВт) на чиллер 1,1
Тип подключения ДУ40 (1"1/4)
Объем емкости (л) 150

19

16

14,4

380

3,84

Чертеж чиллера корпуса K15

Чиллер Coldman CM-22-K10

Параметр Значение
Режим 15вых/30окр (Q кВт / N кВт) 23,2 / 4,57
Режим 10вых/30окр (Q кВт / N кВт) 19,6 / 4,6
Режим 7вых/30окр (Q кВт / N кВт) 17,44 / 4,62
Режим 5вых/30окр (Q кВт / N кВт) 16,31 / 4,62
Макс. потреб. мощность (кВт) 7,48
Макс. раб. ток (А) 15,93
Эл. подключение 380V
Рег-ка произ-ти 0-100%
Длина (мм) 1 540
Ширина (мм) 800
Высота (мм) 1 609
Вес (кг) 327
Тип испарителя Plate
Мин. расход (м3/ч) 2,4
Тип конденсатора Air
Материал конденсатора Al (Micro)
Расход воздуха (м3/ч) 9 240
Кол-во и тип вент-ров 2*450мм
Потр. мощность вентиляторов (кВт) 0,5
Количество контуров 1
Фреон R410A
Количество компрессоров 1
Тип компрессоров Scroll
Количество насосов на чиллер 1
Насос расход (м3/ч) на чиллер 4
Насос напор (Н) на чиллер 25
Потр. мощность насоса (кВт) на чиллер 1,1
Тип подключения ДУ40 (1"1/4)
Объем емкости (л) 150

21,6

18,2

16,4

380

4,6

Чертеж чиллера корпуса K15

Чиллер Coldman CM-24-K10

Параметр Значение
Режим 15вых/30окр (Q кВт / N кВт) 25,38 / 5,37
Режим 10вых/30окр (Q кВт / N кВт) 21,41 / 5,4
Режим 7вых/30окр (Q кВт / N кВт) 19,02 / 5,42
Режим 5вых/30окр (Q кВт / N кВт) 17,77 / 5,43
Макс. потреб. мощность (кВт) 8,78
Макс. раб. ток (А) 14,2
Эл. подключение 380V
Рег-ка произ-ти 0-100%
Длина (мм) 1 540
Ширина (мм) 800
Высота (мм) 1 609
Вес (кг) 329
Тип испарителя Plate
Мин. расход (м3/ч) 2,7
Тип конденсатора Air
Материал конденсатора Al (Micro)
Расход воздуха (м3/ч) 12 840
Кол-во и тип вент-ров 2*500мм
Потр. мощность вентиляторов (кВт) 0,84
Количество контуров 1
Фреон R410A
Количество компрессоров 1
Тип компрессоров Scroll
Количество насосов на чиллер 1
Насос расход (м3/ч) на чиллер 7
Насос напор (Н) на чиллер 30
Потр. мощность насоса (кВт) на чиллер 1,1
Тип подключения ДУ40 (1"1/4)
Объем емкости (л) 150

24

20,2

18,2

380

5,4

Чертеж чиллера корпуса K15

Чиллер Coldman CM-28-K10

Параметр Значение
Режим 15вых/30окр (Q кВт / N кВт) 28,03 / 5,98
Режим 10вых/30окр (Q кВт / N кВт) 24,12 / 5,98
Режим 7вых/30окр (Q кВт / N кВт) 21,75 / 5,99
Режим 5вых/30окр (Q кВт / N кВт) 20,48 / 6,01
Макс. потреб. мощность (кВт) 9,374
Макс. раб. ток (А) 15,93
Эл. подключение 380V
Рег-ка произ-ти 0-100%
Длина (мм) 1 540
Ширина (мм) 800
Высота (мм) 1 609
Вес (кг) 329
Тип испарителя Plate
Мин. расход (м3/ч) 3
Тип конденсатора Air
Материал конденсатора Al (Micro)
Расход воздуха (м3/ч) 12 840
Кол-во и тип вент-ров 2*500мм
Потр. мощность вентиляторов (кВт) 0,84
Количество контуров 1
Фреон R410A
Количество компрессоров 1
Тип компрессоров Scroll
Количество насосов на чиллер 1
Насос расход (м3/ч) на чиллер 7
Насос напор (Н) на чиллер 30
Потр. мощность насоса (кВт) на чиллер 1,1
Тип подключения ДУ40 (1"1/4)
Объем емкости (л) 150

28,9

24,4

22

380

5,98

Чертеж чиллера корпуса K10

Чиллер Coldman CM-32-K10

Параметр Значение
Режим 15вых/30окр (Q кВт / N кВт) 32,53 / 6,95
Режим 10вых/30окр (Q кВт / N кВт) 27,99 / 6,95
Режим 7вых/30окр (Q кВт / N кВт) 25,24 / 6,97
Режим 5вых/30окр (Q кВт / N кВт) 23,78 / 6,98
Макс. потреб. мощность (кВт) 10,894
Макс. раб. ток (А) 18,11
Эл. подключение 380V
Рег-ка произ-ти 0-100%
Длина (мм) 1 540
Ширина (мм) 800
Высота (мм) 1 609
Вес (кг) 330
Тип испарителя Plate
Мин. расход (м3/ч) 3,4
Тип конденсатора Air
Материал конденсатора Al (Micro)
Расход воздуха (м3/ч) 12 840
Кол-во и тип вент-ров 2*500мм
Потр. мощность вентиляторов (кВт) 0,84
Количество контуров 1
Фреон R410A
Количество компрессоров 1
Тип компрессоров Scroll
Количество насосов на чиллер 1
Насос расход (м3/ч) на чиллер 8,5
Насос напор (Н) на чиллер 32
Потр. мощность насоса (кВт) на чиллер 1,5
Тип подключения ДУ40 (1"1/4)
Объем емкости (л) 150

33,7

28,5

25,7

380

6,95

Чертеж чиллера корпуса K10

Чиллер Coldman CM-37-K10

Параметр Значение
Режим 15вых/30окр (Q кВт / N кВт) 37,29 / 8
Режим 10вых/30окр (Q кВт / N кВт) 32,09 / 8
Режим 7вых/30окр (Q кВт / N кВт) 28,93 / 8,02
Режим 5вых/30окр (Q кВт / N кВт) 27,25 / 8,04
Макс. потреб. мощность (кВт) 12,54
Макс. раб. ток (А) 20,55
Эл. подключение 380V
Рег-ка произ-ти 0-100%
Длина (мм) 1 540
Ширина (мм) 800
Высота (мм) 1 609
Вес (кг) 367
Тип испарителя Plate
Мин. расход (м3/ч) 4
Тип конденсатора Air
Материал конденсатора Al (Micro)
Расход воздуха (м3/ч) 12 840
Кол-во и тип вент-ров 2*500мм
Потр. мощность вентиляторов (кВт) 0,84
Количество контуров 1
Фреон R410A
Количество компрессоров 1
Тип компрессоров Scroll
Количество насосов на чиллер 1
Насос расход (м3/ч) на чиллер 8,5
Насос напор (Н) на чиллер 32
Потр. мощность насоса (кВт) на чиллер 1,5
Тип подключения ДУ40 (1"1/4)
Объем емкости (л) 150

38,5

32,5

29,3

380

8

Чертеж чиллера корпуса K10

Чиллер Coldman CM-44-K11

Параметр Значение
Режим 15вых/30окр (Q кВт / N кВт) 41,04 / 8,8
Режим 10вых/30окр (Q кВт / N кВт) 35,32 / 8,81
Режим 7вых/30окр (Q кВт / N кВт) 31,84 / 8,83
Режим 5вых/30окр (Q кВт / N кВт) 30 / 8,85
Макс. потреб. мощность (кВт) 13,807
Макс. раб. ток (А) 22,25
Эл. подключение 380V
Рег-ка произ-ти 0-100%
Длина (мм) 2 400
Ширина (мм) 1 120
Высота (мм) 1 692
Вес (кг) 584
Тип испарителя Plate
Мин. расход (м3/ч) 4,4
Тип конденсатора Air
Материал конденсатора Al (Micro)
Расход воздуха (м3/ч) 24 400
Кол-во и тип вент-ров 2*630мм
Потр. мощность вентиляторов (кВт) 1,6
Количество контуров 1
Фреон R410A
Количество компрессоров 1
Тип компрессоров Scroll
Количество насосов на чиллер 1
Насос расход (м3/ч) на чиллер 13
Насос напор (Н) на чиллер 22
Потр. мощность насоса (кВт) на чиллер 2,2
Тип подключения ДУ50 (1"1/2)
Объем емкости (л) 370

44

37,1

33,3

380

8,81

Чертеж чиллера корпуса K11

Чиллер Coldman CM-50-K11

Параметр Значение
Режим 15вых/30окр (Q кВт / N кВт) 47,57 / 10,01
Режим 10вых/30окр (Q кВт / N кВт) 40,97 / 9,88
Режим 7вых/30окр (Q кВт / N кВт) 36,96 / 9,8
Режим 5вых/30окр (Q кВт / N кВт) 34,84 / 9,76
Макс. потреб. мощность (кВт) 14,67
Макс. раб. ток (А) 25
Эл. подключение 380V
Рег-ка произ-ти 0-100%
Длина (мм) 1 904
Ширина (мм) 893
Высота (мм) 1 383
Вес (кг) 841
Тип испарителя Plate
Мин. расход (м3/ч) 5,1
Тип конденсатора Air
Материал конденсатора Al (Micro)
Расход воздуха (м3/ч) 24 400
Кол-во и тип вент-ров 2*630мм
Потр. мощность вентиляторов (кВт) 1,6
Количество контуров 1
Фреон R410A
Количество компрессоров 1
Тип компрессоров Scroll
Количество насосов на чиллер 1
Насос расход (м3/ч) на чиллер 12
Насос напор (Н) на чиллер 60
Потр. мощность насоса (кВт) на чиллер 4
Тип подключения ДУ50 (1"1/2)
Объем емкости (л) 500

50,6

42,2

38,7

380

9,88

Чертеж чиллера корпуса K11

Чиллер Coldman CM-60-K11

Параметр Значение
Режим 15вых/30окр (Q кВт / N кВт) 56,58 / 11,53
Режим 10вых/30окр (Q кВт / N кВт) 46,68 / 11,41
Режим 7вых/30окр (Q кВт / N кВт) 42,55 / 11,35
Режим 5вых/30окр (Q кВт / N кВт) 39,8 / 11,31
Макс. потреб. мощность (кВт) 17,15
Макс. раб. ток (А) 29,4
Эл. подключение 380V
Рег-ка произ-ти 0-100%
Длина (мм) 2 400
Ширина (мм) 1 120
Высота (мм) 1 692
Вес (кг) 789
Тип испарителя Plate
Мин. расход (м3/ч) 4,7
Тип конденсатора Air
Материал конденсатора Al (Micro)
Расход воздуха (м3/ч)
Кол-во и тип вент-ров 2*630мм
Потр. мощность вентиляторов (кВт)
Количество контуров 1
Фреон R410A
Количество компрессоров 2
Тип компрессоров Scroll
Количество насосов на чиллер 1
Насос расход (м3/ч) на чиллер 12
Насос напор (Н) на чиллер 30
Потр. мощность насоса (кВт) на чиллер 1,5
Тип подключения ДУ50 (1"1/2)
Объем емкости (л) 500

56,7

48,2

44,1

380

11,41

Чертеж чиллера корпуса K11

Чиллер Coldman CM-75-K11

Параметр Значение
Режим 15вых/30окр (Q кВт / N кВт) 81,91 / 15,62
Режим 10вых/30окр (Q кВт / N кВт) 67,72 / 15,51
Режим 7вых/30окр (Q кВт / N кВт) 60,82 / 15,46
Режим 5вых/30окр (Q кВт / N кВт) 57,17 / 15,42
Макс. потреб. мощность (кВт) 23,29
Макс. раб. ток (А) 39,5
Эл. подключение 380V
Рег-ка произ-ти 0-50-100%
Длина (мм) 2 400
Ширина (мм) 1 120
Высота (мм) 1 692
Вес (кг) 851
Тип испарителя Plate
Мин. расход (м3/ч) 7,5
Тип конденсатора Air
Материал конденсатора Al (Micro)
Расход воздуха (м3/ч) 39 600
Кол-во и тип вент-ров 2*630мм
Потр. мощность вентиляторов (кВт) 5,26
Количество контуров 1
Фреон R410A
Количество компрессоров 1
Тип компрессоров Scroll
Количество насосов на чиллер 1
Насос расход (м3/ч) на чиллер 19,5
Насос напор (Н) на чиллер 25
Потр. мощность насоса (кВт) на чиллер 3
Тип подключения ДУ63 (2")
Объем емкости (л) 370

76,2

64,7

59,4

380

15,51

Чертеж чиллера корпуса K11

Чиллер Coldman CM-90-K11

Параметр Значение
Режим 15вых/30окр (Q кВт / N кВт) 82,08 / 17,61
Режим 10вых/30окр (Q кВт / N кВт) 70,63 / 17,62
Режим 7вых/30окр (Q кВт / N кВт) 63,68 / 17,66
Режим 5вых/30окр (Q кВт / N кВт) 59,99 / 17,7
Макс. потреб. мощность (кВт) 27,614
Макс. раб. ток (А) 44,5
Эл. подключение 380V
Рег-ка произ-ти 0-50-100%
Длина (мм) 2 400
Ширина (мм) 1 120
Высота (мм) 1 692
Вес (кг) 967
Тип испарителя Plate
Мин. расход (м3/ч) 8,8
Тип конденсатора Air
Материал конденсатора Al (Micro)
Расход воздуха (м3/ч) 39 600
Кол-во и тип вент-ров 2*630мм
Потр. мощность вентиляторов (кВт) 5,26
Количество контуров 1
Фреон R410A
Количество компрессоров 2
Тип компрессоров Scroll
Количество насосов на чиллер 1
Насос расход (м3/ч) на чиллер 19,5
Насос напор (Н) на чиллер 25
Потр. мощность насоса (кВт) на чиллер 3
Тип подключения ДУ63 (2")
Объем емкости (л) 370

88,7

75

68,7

380

17,62

Чертеж чиллера корпуса K9

Чиллер Coldman CM-100-K9

Параметр Значение
Режим 15вых/30окр (Q кВт / N кВт) 95,13 / 20,01
Режим 10вых/30окр (Q кВт / N кВт) 81,94 / 19,76
Режим 7вых/30окр (Q кВт / N кВт) 73,93 / 19,6
Режим 5вых/30окр (Q кВт / N кВт) 69,67 / 19,52
Макс. потреб. мощность (кВт) 29,34
Макс. раб. ток (А) 50
Эл. подключение 380V
Рег-ка произ-ти 0-50-100%
Длина (мм) 2 535
Ширина (мм) 1 252
Высота (мм) 2 390
Вес (кг) 1 042
Тип испарителя Plate
Мин. расход (м3/ч) 10,2
Тип конденсатора Air
Материал конденсатора Al (Micro)
Расход воздуха (м3/ч) 35 024
Кол-во и тип вент-ров 2*630мм
Потр. мощность вентиляторов (кВт) 4,16
Количество контуров 1
Фреон R410A
Количество компрессоров 2
Тип компрессоров Scroll
Количество насосов на чиллер 1
Насос расход (м3/ч) на чиллер 19,5
Насос напор (Н) на чиллер 25
Потр. мощность насоса (кВт) на чиллер 3
Тип подключения ДУ63 (2")
Объем емкости (л) 300

100

84,5

77,4

380

19,76

Чертеж чиллера корпуса K9

Чиллер Coldman CM-115-K9

Параметр Значение
Режим 15вых/30окр (Q кВт / N кВт) 115,47 / 23,08
Режим 10вых/30окр (Q кВт / N кВт) 99,3 / 22,89
Режим 7вых/30окр (Q кВт / N кВт) 89,23 / 22,76
Режим 5вых/30окр (Q кВт / N кВт) 83,73 / 22,68
Макс. потреб. мощность (кВт) 34,3
Макс. раб. ток (А) 58,8
Эл. подключение 380V
Рег-ка произ-ти 2 ступени
Длина (мм) 2 535
Ширина (мм) 1 252
Высота (мм) 2 390
Вес (кг) 1 048
Тип испарителя Plate
Мин. расход (м3/ч) 12,4
Тип конденсатора Air
Материал конденсатора Al (Micro)
Расход воздуха (м3/ч) 35 024
Кол-во и тип вент-ров 2*630мм
Потр. мощность вентиляторов (кВт) 4,16
Количество контуров 1
Фреон R410A
Количество компрессоров 2
Тип компрессоров Scroll
Количество насосов на чиллер
Насос расход (м3/ч) на чиллер 24,8
Насос напор (Н) на чиллер 34
Потр. мощность насоса (кВт) на чиллер 4
Тип подключения ДУ65
Объем емкости (л) 300

115

96,5

88,5

380

22,89

Чертеж чиллера корпуса K9

Чиллер Coldman CM-130-K8

Параметр Значение
Режим 15вых/30окр (Q кВт / N кВт) 123,12 / 26,41
Режим 10вых/30окр (Q кВт / N кВт) 105,95 / 26,44
Режим 7вых/30окр (Q кВт / N кВт) 95,52 / 26,49
Режим 5вых/30окр (Q кВт / N кВт) 89,99 / 26,55
Макс. потреб. мощность (кВт) 41,421
Макс. раб. ток (А) 66,75
Эл. подключение 380V
Рег-ка произ-ти 3 ступени
Длина (мм) 2 834
Ширина (мм) 2 200
Высота (мм) 2 390
Вес (кг) 1 564
Тип испарителя Plate
Мин. расход (м3/ч) 13,2
Тип конденсатора Air
Материал конденсатора Al (Micro)
Расход воздуха (м3/ч) 48 800
Кол-во и тип вент-ров 3*630мм
Потр. мощность вентиляторов (кВт) 3,2
Количество контуров 1
Фреон R410A
Количество компрессоров 3
Тип компрессоров Scroll
Количество насосов на чиллер 1
Насос расход (м3/ч) на чиллер 24,8
Насос напор (Н) на чиллер 34
Потр. мощность насоса (кВт) на чиллер 4
Тип подключения ДУ63 (2")
Объем емкости (л) 500

134

113

104

380

26,44

Чертеж чиллера корпуса K8

Чиллер Coldman CM-150-K8

Параметр Значение
Режим 15вых/30окр (Q кВт / N кВт) 142,7 / 30,02
Режим 10вых/30окр (Q кВт / N кВт) 122,91 / 29,63
Режим 7вых/30окр (Q кВт / N кВт) 110,89 / 29,4
Режим 5вых/30окр (Q кВт / N кВт) 104,51 / 29,28
Макс. потреб. мощность (кВт) 44,01
Макс. раб. ток (А) 75
Эл. подключение 380V
Рег-ка произ-ти 3 ступени
Длина (мм) 2 834
Ширина (мм) 2 200
Высота (мм) 2 390
Вес (кг) 1 590
Тип испарителя Plate
Мин. расход (м3/ч) 15,3
Тип конденсатора Air
Материал конденсатора Al (Micro)
Расход воздуха (м3/ч) 52 536
Кол-во и тип вент-ров 3*630мм
Потр. мощность вентиляторов (кВт) 6,24
Количество контуров 1
Фреон R410A
Количество компрессоров 3
Тип компрессоров Scroll
Количество насосов на чиллер 1
Насос расход (м3/ч) на чиллер 24,8
Насос напор (Н) на чиллер 34
Потр. мощность насоса (кВт) на чиллер 4
Тип подключения ДУ80 (3")
Объем емкости (л) 300

153

130

119

380

29,63

Чертеж чиллера корпуса K8

Чиллер Coldman CM-170-K8

Параметр Значение
Режим 15вых/30окр (Q кВт / N кВт) 160,77 / 35,21
Режим 10вых/30окр (Q кВт / N кВт) 132,9 / 35,26
Режим 7вых/30окр (Q кВт / N кВт) 121,83 / 35,38
Режим 5вых/30окр (Q кВт / N кВт) 114,44 / 35,45
Макс. потреб. мощность (кВт) 55,228
Макс. раб. ток (А) 89
Эл. подключение 380V
Рег-ка произ-ти 4 ступени
Длина (мм) 2 834
Ширина (мм) 2 200
Высота (мм) 2 390
Вес (кг) 1 541
Тип испарителя Plate
Мин. расход (м3/ч) 13,4
Тип конденсатора Air
Материал конденсатора Al (Micro)
Расход воздуха (м3/ч)
Кол-во и тип вент-ров 4*630мм
Потр. мощность вентиляторов (кВт)
Количество контуров 2
Фреон R410A
Количество компрессоров 4
Тип компрессоров Scroll
Количество насосов на чиллер 1
Насос расход (м3/ч) на чиллер 24,8
Насос напор (Н) на чиллер 34
Потр. мощность насоса (кВт) на чиллер 4
Тип подключения ДУ80 (3")
Объем емкости (л) 500

170

144

132

380

35,26

Чертеж чиллера корпуса K8

Чиллер Coldman CM-200-K8

Параметр Значение
Режим 15вых/30окр (Q кВт / N кВт) 190,26 / 40,02
Режим 10вых/30окр (Q кВт / N кВт) 163,88 / 39,51
Режим 7вых/30окр (Q кВт / N кВт) 147,86 / 39,2
Режим 5вых/30окр (Q кВт / N кВт) 139,34 / 39,04
Макс. потреб. мощность (кВт) 58,68
Макс. раб. ток (А) 100
Эл. подключение 380V
Рег-ка произ-ти 4 ступени
Длина (мм) 2 834
Ширина (мм) 2 200
Высота (мм) 2 390
Вес (кг) 1 658
Тип испарителя Plate
Мин. расход (м3/ч) 20,4
Тип конденсатора Air
Материал конденсатора Al (Micro)
Расход воздуха (м3/ч) 70 048
Кол-во и тип вент-ров 4*630мм
Потр. мощность вентиляторов (кВт) 8,32
Количество контуров 2
Фреон R410A
Количество компрессоров 4
Тип компрессоров Scroll
Количество насосов на чиллер 1
Насос расход (м3/ч) на чиллер 42
Насос напор (Н) на чиллер 27
Потр. мощность насоса (кВт) на чиллер 5,5
Тип подключения ДУ100 (3")
Объем емкости (л) 500

200

169

155

380

39,5

Чертеж чиллера корпуса K8

Чиллер Coldman CM-230-K8

Параметр Значение
Режим 15вых/30окр (Q кВт / N кВт) 230,94 / 46,16
Режим 10вых/30окр (Q кВт / N кВт) 198,6 / 45,78
Режим 7вых/30окр (Q кВт / N кВт) 178,46 / 45,52
Режим 5вых/30окр (Q кВт / N кВт) 167,46 / 45,36
Макс. потреб. мощность (кВт) 68,6
Макс. раб. ток (А) 117,6
Эл. подключение 380V
Рег-ка произ-ти 4 ступени
Длина (мм) 2 834
Ширина (мм) 2 200
Высота (мм) 2 390
Вес (кг) 1 579
Тип испарителя Plate
Мин. расход (м3/ч) 24,8
Тип конденсатора Air
Материал конденсатора Al (Micro)
Расход воздуха (м3/ч) 70 048
Кол-во и тип вент-ров 4*630мм
Потр. мощность вентиляторов (кВт) 8,32
Количество контуров 2
Фреон R410A
Количество компрессоров 4
Тип компрессоров Scroll
Количество насосов на чиллер 1
Насос расход (м3/ч) на чиллер 42
Насос напор (Н) на чиллер 27
Потр. мощность насоса (кВт) на чиллер 5,5
Тип подключения ДУ100 (3")
Объем емкости (л) 500

230

193

176

380

45,7

Чертеж чиллера корпуса K8

На редактировании

267

226

207

380

0,0

Чертеж чиллера корпуса K8

На редактировании

306

259

238

380

0,0

Чертеж чиллера корпуса K12

Модельный ряд чиллеров до 1500 кВт

Чиллер Coldman АК-15-340-K12 ECO

Параметр Значение
Режим 15вых/30окр (Q кВт / N кВт) 357,46 / 68,55
Режим 10вых/30окр (Q кВт / N кВт) 295,45 / 67,88
Режим 7вых/30окр (Q кВт / N кВт) 265,29 / 67,52
Режим 5вых/30окр (Q кВт / N кВт) 249,33 / 67,3
Макс. потреб. мощность (кВт) 102,16
Макс. раб. ток (А) 172,8
Эл. подключение 380V
Рег-ка произ-ти 6 ступеней
Длина (мм) 4 070
Ширина (мм) 2 200
Высота (мм) 2 390
Вес (кг) 1 865
Тип испарителя Plate
Мин. расход (м3/ч) 42
Тип конденсатора Air
Материал конденсатора Al (Micro)
Расход воздуха (м3/ч) 108 000
Кол-во и тип вент-ров 6*630мм
Потр. мощность вентиляторов (кВт) 13,8
Количество контуров 2
Фреон R410A
Количество компрессоров 6
Тип компрессоров Scroll
Количество насосов на чиллер 1
Насос расход (м3/ч) на чиллер 58
Насос напор (Н) на чиллер 28
Потр. мощность насоса (кВт) на чиллер 7,5
Тип подключения ДУ125
Объем емкости (л) 1 000

340

288

264

380

45,8

Чертеж чиллера корпуса K12

На редактировании

375

317

291

380

0,0

Чертеж чиллера корпуса K12

На редактировании

420

354

325

380

0,0

Чертеж чиллера корпуса K16

На редактировании

464

391

358

380

0,0

Чертеж чиллера корпуса K16

* - указана электрическая мощность с 1 насосом

Модели чиллеров выше 500 кВт предоставляются по запросу на основании технического задания.

Галерея наших работ

Политика конфиденциальности

Редактируемый текст

Данный сайт использует Cookie

Редактируемый текст
